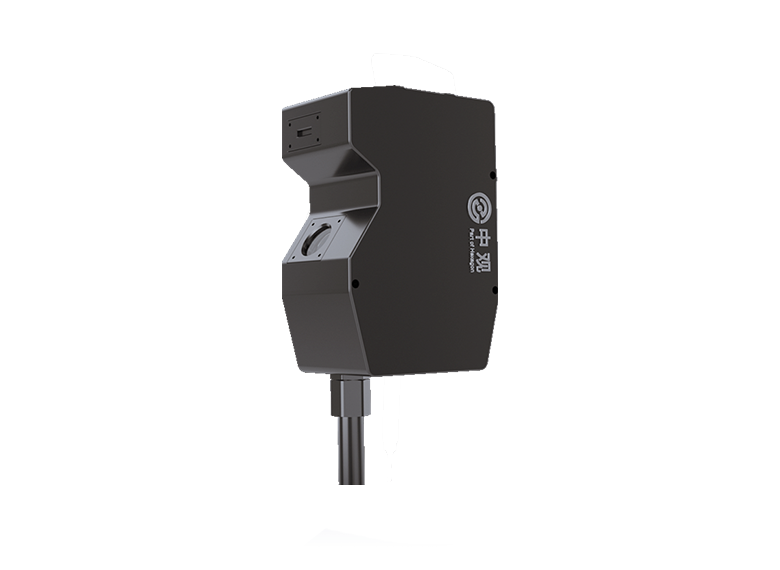

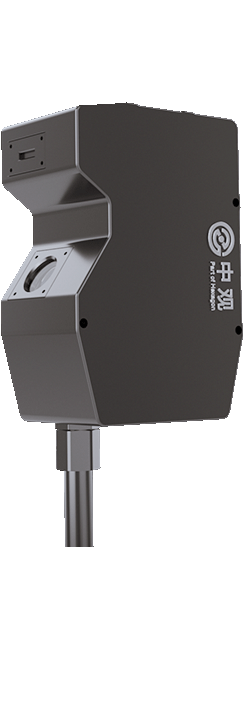

AtlaVD 7036高精度线激光轮廓测量仪

产品售价：欢迎来电垂询

产品库存：大量现货库存

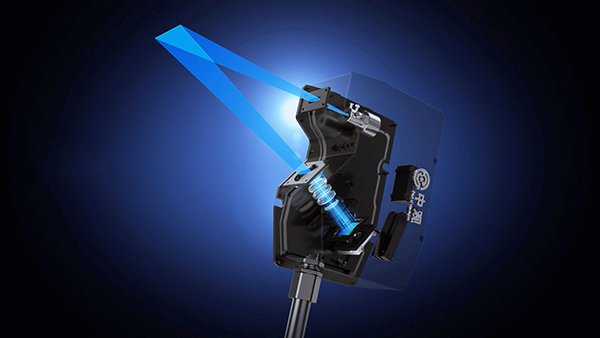

产品描述：AtlaVD 7036线激光轮廓测量仪基于激光三角测距原理，通过投射条状激光在目标物表面形成漫反射，再利用CMOS接收反射光的变化，从而测量物体表面的高度、宽度等轮廓（截图形状...

联系电话：13102245109

立即咨询联系我们

详细介绍

产品特性

蓝色激光

高精度

高帧率

HDR

IP67

在线监测

	范围指示器：指示智能反向定位及在线摄影测量的工作范围
	接触式测量功能：实现形面、关键几何尺寸及形位公差等的高效精准测量
	蓝色LED光源：成像清晰度远远优于白光或者红外光源
	摄影测量功能：大场景下用于提高扫描仪的体积精度
	多功能按钮：快速访问高频软件功能
	人体工程学设计：更加出色的用户体验
	USB3.0接口：连接稳定，高效传输

超高扫描速度集成高速成像芯片，使用FPGA+ARM等嵌入式技术；扫描速度最高可达7kHz，采样周期仅142us；
超高测量精度精确绘制物体表面轮廓，Z轴重复精度可达0.4um；精准捕获细微凹陷、突起等复杂特征，实现外观检测目的；
广泛材质适应性 HDR高动态范围，搭载超高灵敏度CMOS，适用于各种颜色与材质；蓝色激光抗干扰性强，对有光泽的金属表面也能获得清晰的扫描数据；

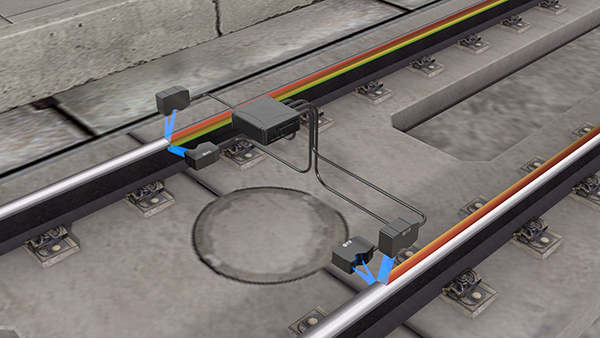

灵活扩展范围 1台控制器最多可接入4个扫描头，灵活实现多点、多方位测量应用；丰富的二次开发接口，方便用户进行各种操作与设置；

软件特性

快速测量功能

丰富的检测模块

自定义报告

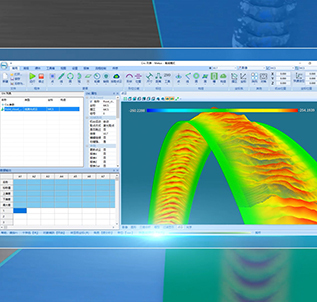

METUS软件（选配）

以高精度、高效率的激光扫描优势，可以实现平面度、高度、轮廓度等尺寸的快速测量。

集基础特征、位置尺寸、形位公差等的测量和检测于一体，适用于各种不同类型的产品。

支持3D曲面偏差比较、注释、创建报告等功能，可满足用户自定义报告需求。

可选配全视觉测量软件METUS，结合三维点云和深度学习技术，尺寸检测精准、直观。

客户价值

质效双跃升

超高精度、超高帧率扫描，完美适配在线检测需求，可帮助用户实现质效双跃升。

应用范围广

HDR高动态范围，蓝色激光抗干扰性强，无惧高亮与反光，适用于各种颜色与材质的工件。

可灵活拓展

可灵活拓展测量范围，实现多点、多方位测量应用；丰富的二次开发接口，方便用户进行各种设置。

经久耐用

IP67防护等级，环境适应性强，可在恶劣工况下长期稳定工作。

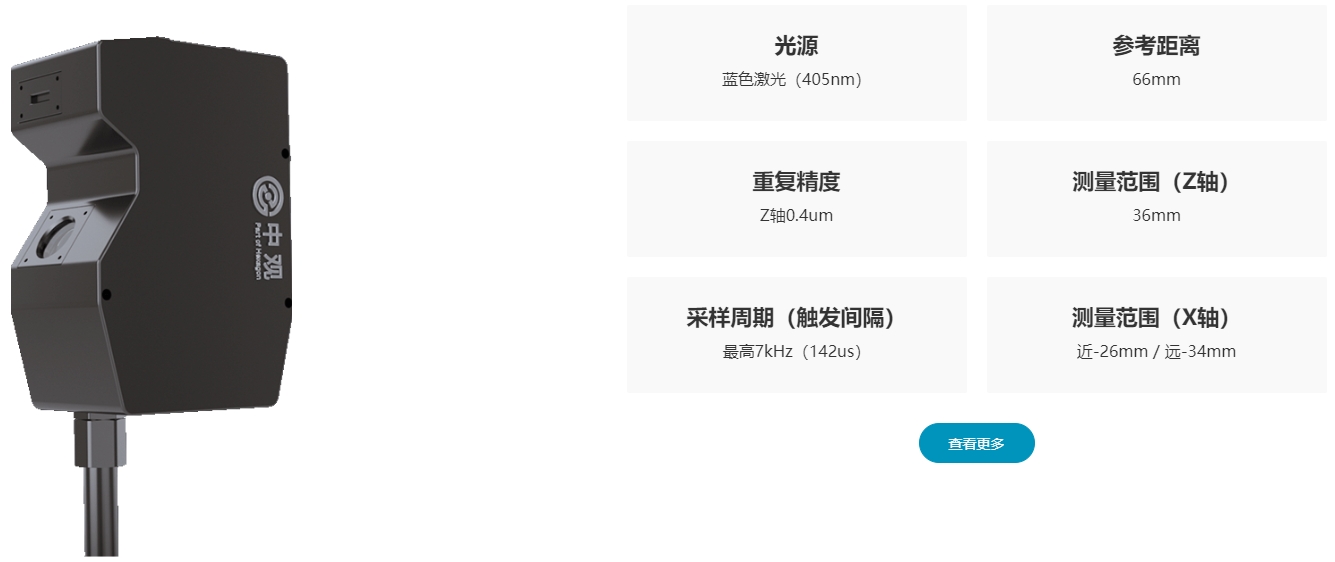

技术规格

应用领域

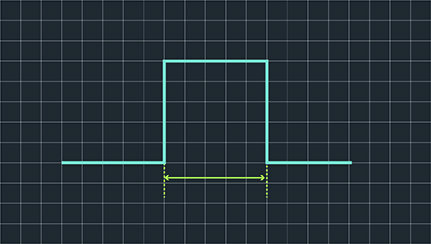

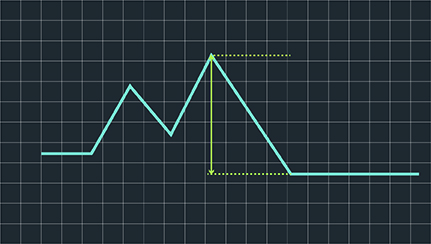

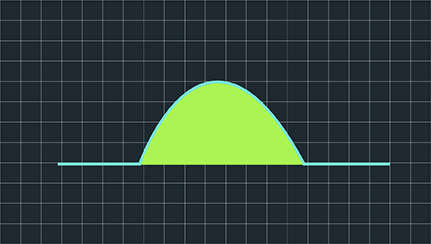

高度测量	宽度/间隙测量	截面面积
峰值平均值谷值	宽度测量间隙检测	截面面积

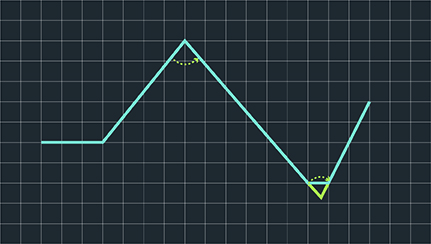

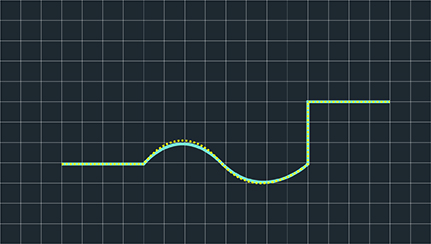

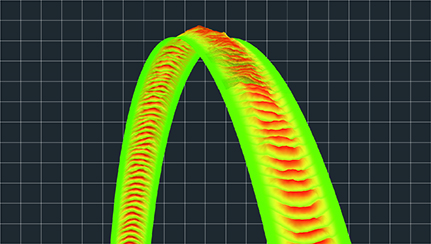

角度/交点/位置	轮廓比较	焊缝/碰痕/OCR识别
角度测量交点测量位置测量	轮廓比较	焊缝碰痕 OCR识别
